“ม่านกันควัน-ม่านกันไฟ SMOKE-FIRE CURTAIN”

“ม่านกันควัน” “ม่านกันไฟ” SMOKE-FIRE CURTAIN

มาตรฐานการควบคุมควันไฟ วิศวกรรมสถานแห่งประเทศไทยในพระบรมราชูปถัมภ์ พ.ศ. 2562-ปรับปรุงครั้งที่ 2 มีการเพิ่มข้อกำหนดการติดตั้งขงอการควบคุมควันไฟทั้งสองระบบอละอุปกรณ์ และคุณลักษณะที่ต้องการของระบบและอุปกรณ์ เนื้อหาในส่วนการตรวจสอบและทดสอบระบบ

โดยในหมวด 3.2.3 ระบบควบคุมควันไฟจะต้องทำงานร่วมกับระบบอื่นๆที่เกี่ยวข้อง เช่น ระบบปรับอากาศและรับบระบายอากาศ ระบบแจ้งเหตเพลิงไหม้ ระบบดับเพลิง ม่านกันควัน ชุดแผ่นปิดกันควัน ประตูที่ควบคุมการเปิด-ปิด อัตโนมัติ เป็นตั้น ระบบทั้งหมดจะต้องทำงานให้สัมพันธ์กันกับระบบระบายควันไฟ

3.2.4 อาคารที่มีลักษณะเป็นโถงสูง หรือโถงเปิดโล่งจะต้องมีการระบายควันไฟออกจากอาคารเมื่อเกิดเหตุดพลิงไหม้เพื่อลดลกระทบจากควันต่อชีวติและทรัพย์สินในอาคาร

3.2.4.1 โถ่งเปิดโล่ง หมายถึงช่องเปิดตั้งแต่หนึ่งชั้นขึ้นไฟ มีพื้นที่ที่เป็นช่องเปิดมากกว่า 93 ตารางเมตร และมีระยะระหว่างขอบของพื้นแนวตรงข้ามส่วนใดส่วนหนึ่งมากกว่า 6 เมตร ด้านบนและด้านล่างของโถงโล่งจะถูกปิดด้วยโครงสร้าง และโดยส่วนใหญ่ด้านข้างของชั้นต่างๆที่ต่อเข้ามายังโถงโล่งอาจเป็นด้ทั้งทางเดินระเบียงหรือผนังทึบ

3.2.4.2 รอบของโถงจะต้องติดม่านกันควัน (smoke curtain – draft curtain)

3.3.2.3 ม่านกันควันและชุดแผ่นปิดกันควัน 3.3.2.3.1 ม่านกันควันและชุดแผ่นปิดกันควันต้องทำงานได้โดยใช้ไฟฟ้าจากแหล่งจ่ายไฟฟ้าปกติและไฟฟ้าสำรอง ซึ่งต้องแยกอิสระออกจากระบบไฟฟ้าทั่วไป

3.3.2.3.2 คุณลักษณะที่ต้องการ (1) ม่านกันควันต้องได้รับการทดสอบและรับรองผลิตภัณฑ์อุสาหกรรม หากยังไม่ได้ประกาศ กำหนดเป็นมาตรฐานผลิตภัณฑ์อุตสาหกรรมให้เป็นไปตาม EN 12101-1 หรือเป็นไปตาม UL1784 ทำงานต่อเนื่องที่อุณหภูมิไม่น้อยกว่า 200 ฮงศาเซลเซียส เป็นเวลาไม่น้อยกว่า 2 ชม. (2)ม่านกันควันต้องมีอุกรณ์สำหรับถ่วงน้ำหนัก เพื่อป้องกันไม่ให้ม่านกันควันปลิว หรือหลุดออกจากแนวติดตั้ง (3)ม่านกันควันนำมาใช้งานสำหรับการระบายควันไฟเพื่อใช้ลดความสูงของควันไฟ Z ให้น้อยลงโดยการเพิ่มปริมาณในการเก็บควันไฟ ซึ่งจะลดขนาดของช่องเปิดระบายควันไฟได้

3.3.2.3.3 การติดตั้ง (1)ตำแหน่งติดตั้งม่านกันควัน ต้องติดตั้งตามมาตรฐานของผู้ผลิต โดยต้องทำงานให้ได้ตามวัตถุประสงค์ในการป้องกันควันลามจากพื้นที่โถงสูงไปยังพื้นที่บริการ หรือพื้นที่บริการไปยังพื้นที่โถงสูง

ม่านกันควัน (Smoke- Curtain)

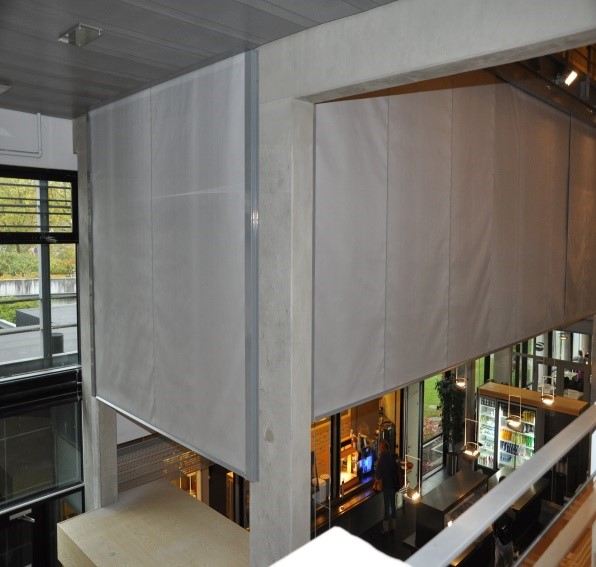

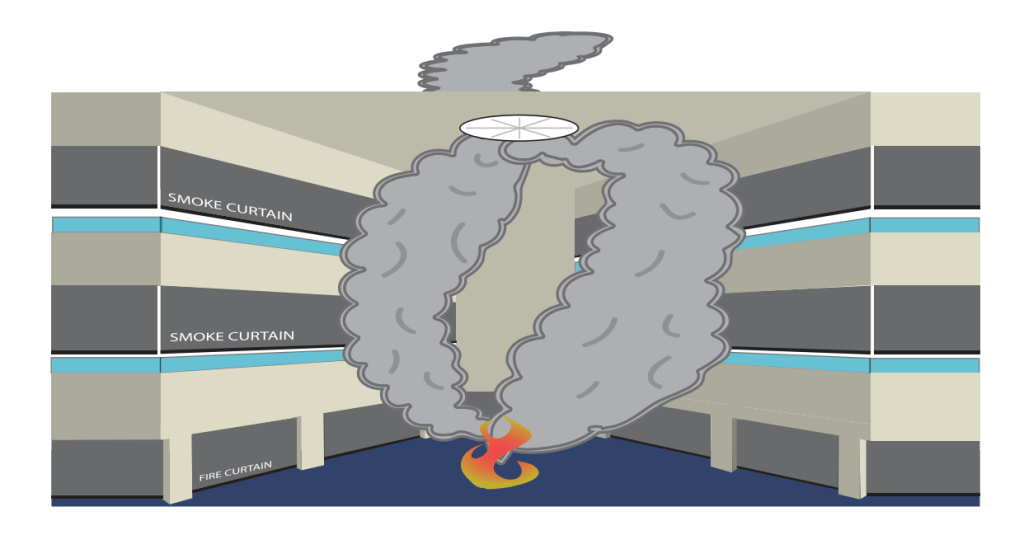

ควันเป็นสาเหตุหลักที่ทำให้เกิดการเสียชีวิตมากที่สุด โดยควันจากเพลิงไหม้ มีก๊าซพิษจำนวนมากและความร้อนสูงถึง 600 ฮงศาเซลเซียส การเคลื่อนที่ของควันไฟจะลอยขึ้นที่สูง จากนั้นจะเคลื่อนที่ออกด้านข้างและจะลงมายังด้านล่างอีกครั้งหนึ่ง ทำให้อาคารที่มีช่องเปิดโล่งขนาดใหญ่ ต้องมีมาตรการควบคุมกลุ่มควันไฟ เพื่อลดผลกระทบที่เกิดขึ้นภายในอาคาร ม่านควันจอัตโนมัติจะช่วยเข้ามาจัดการเส้นทางของควันไฟ ไม่ให้เกิดการแพร่กระจายควันพิษไปยังชั้นอื่นๆของอาคาร และเป็นการเพิ่มบ่อกักเก็บควัน หรือ Smoke Reservoir สำหรับอาคาร การทำงานระบบจะตัดไป เพื่อให้ม่านกันควันตกลง เป็นระบบ Gravity Fail Safe

ระบบม่านกันควัน สามารถทนความร้อนที่ 600 ฮงศาเซลเซียสเป็นเวลา 2 ชม.

Smoke Curtains ม่านกันควัน

BS EN 12101-1 Annex B (Reliability, Response Time and Material Durability)
BS EN 12101-1 Annex C (Air Leakage Test)
BS EN 12101-1 Annex D (Fire Resistance Test)
CE Labelled D120
Fabric tested to BS 476 Pt 6 and Pt 7, EN 13501-1
UL 10D
UL 1784

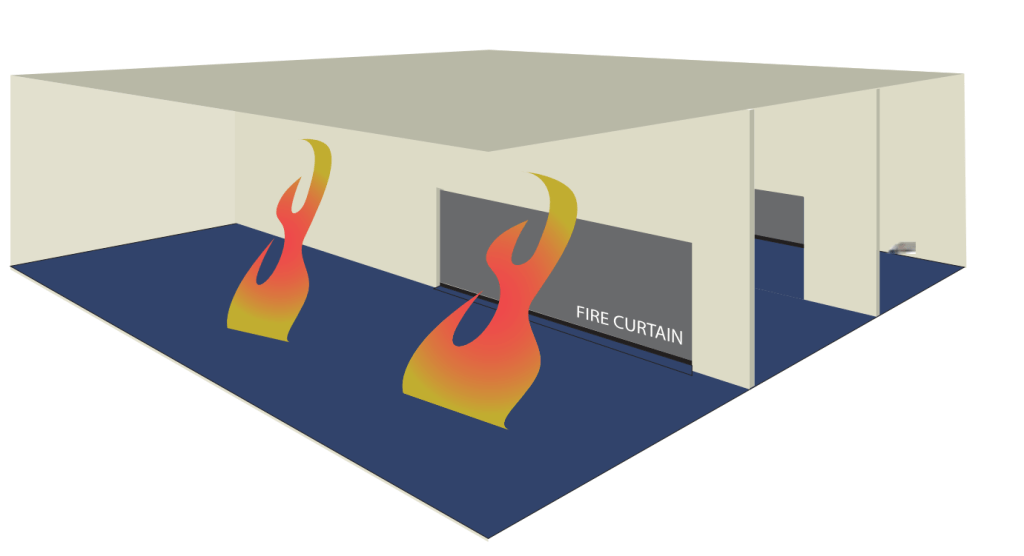

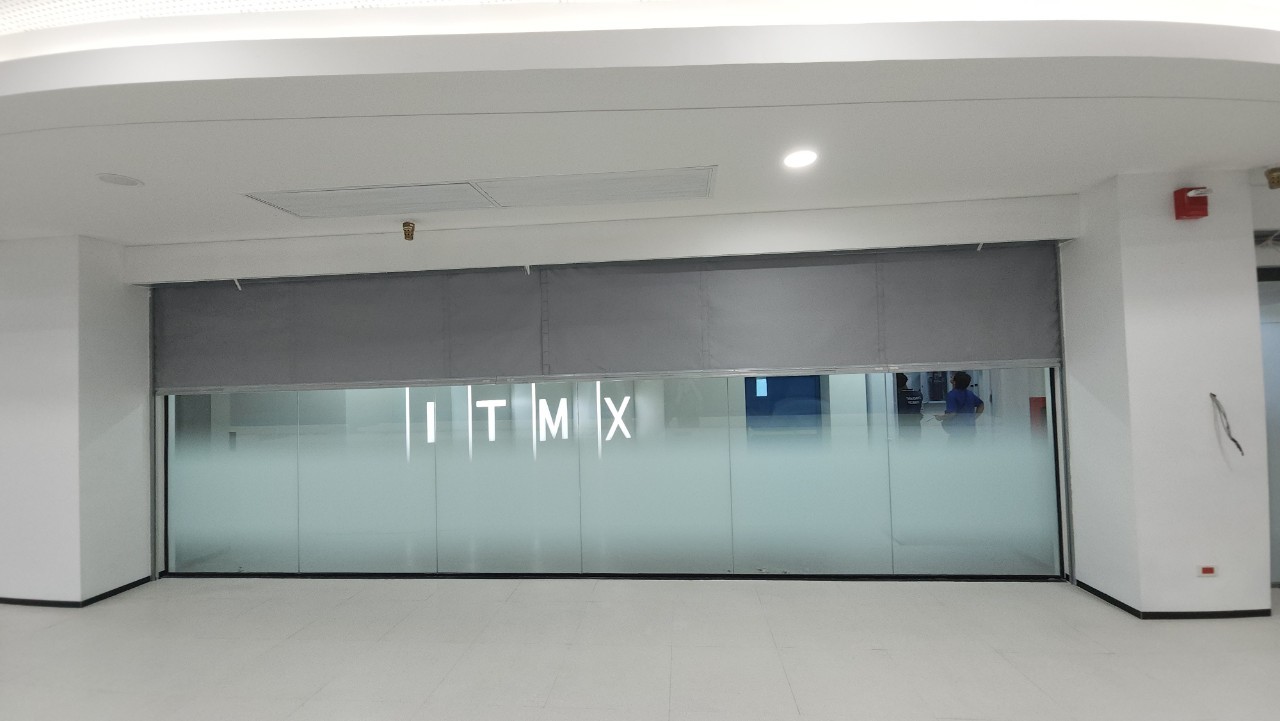

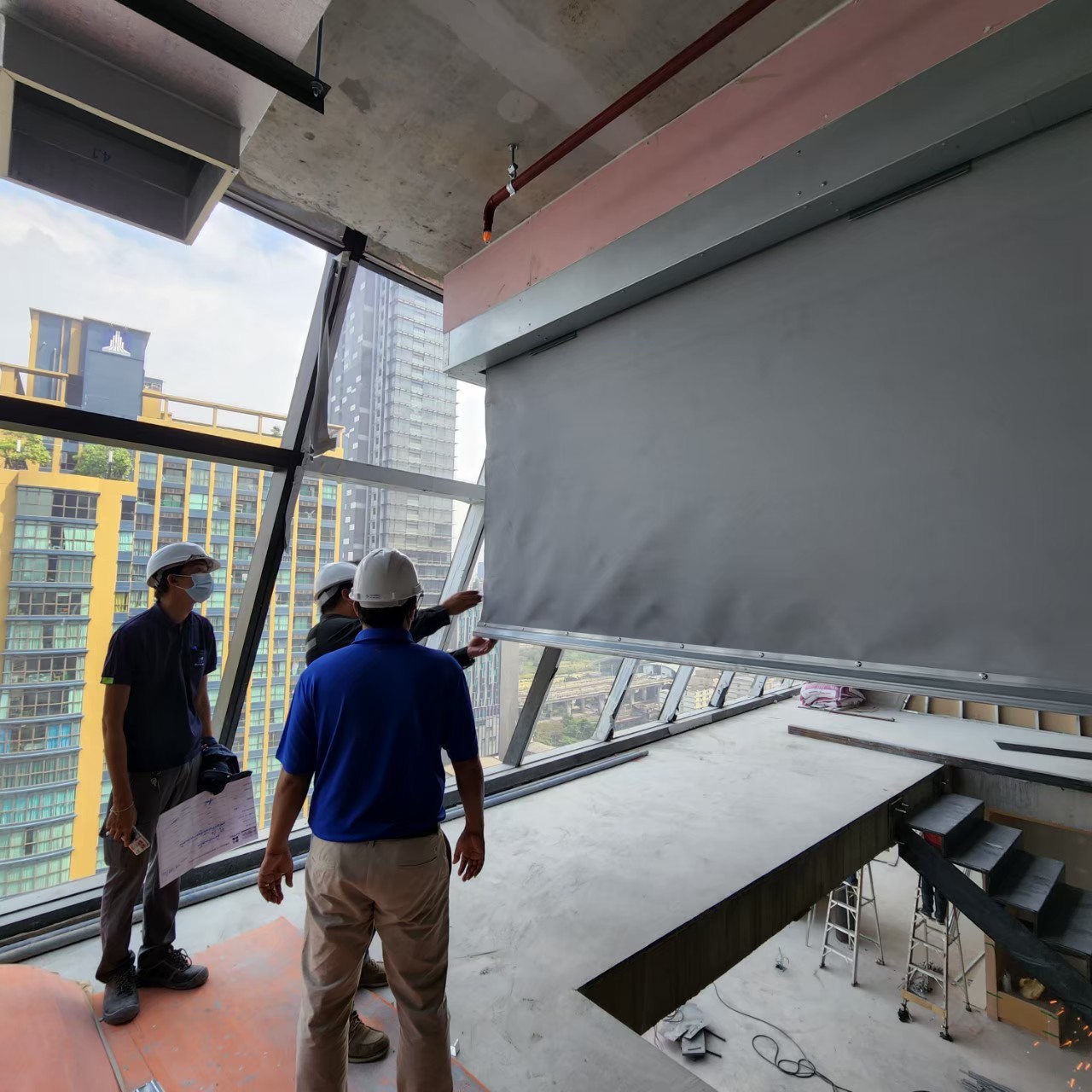

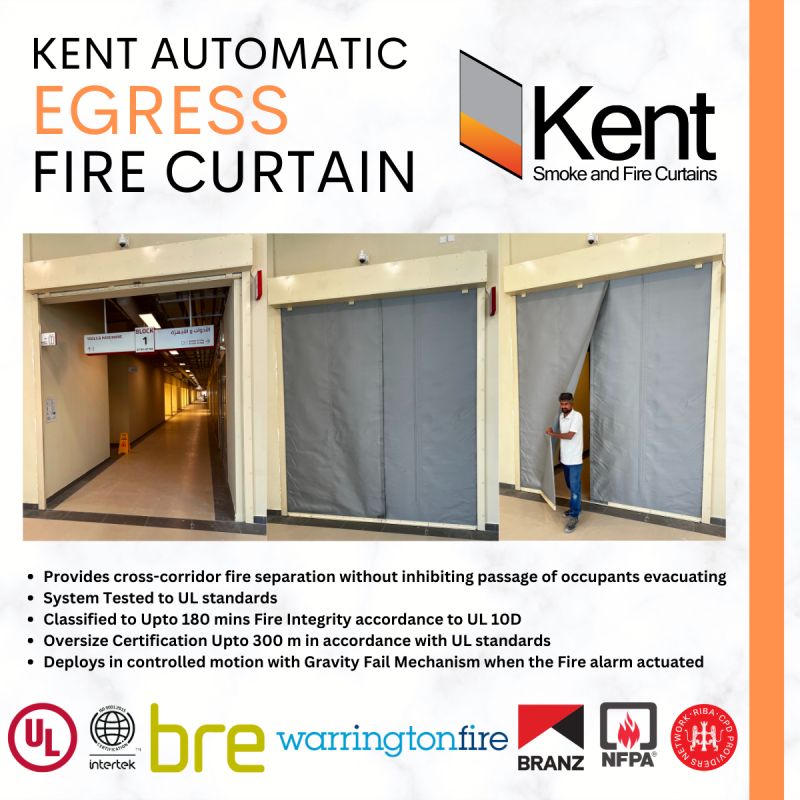

ม่านกันไฟ (Fire Curtain)

ม่านกันไฟ ส่วนใหญ่ จะจัดใหเมีการใช้งานคลายประตูกันไฟภายในอาคาร แบ่งส่วน Compartment และในส่วนของบันไดหลักที่ไม่ต้องการให้ใช้งานกรณีเกิดเหตุเพลิงไหม้ โดยระบบม่านกันไฟทนความร้อนสูงถึง 1,100 ฮงศาเซลเซียส และระบบม่านกันไฟจะมีรางด้านข้าง หรือ side guide เพื่อไม่ให้ไฟลอดผ่านตัวผ้า รวมถึงแรงดันที่อาจจะเกิดขึ้นจากเพลิงไหม้

ระบบม่านกันไฟ สามารถทนความร้อนที่ 1,100 ฮงศาเซลเซียสเป็นเวลา 2 ชม.

ม่านกันไฟ Fire Curtains

BS EN 1634-1:2014 (fire resistance)
BS EN 1634-3:2014 (smoke control test)
Fabrics tested to BS 476 Pt 6 and Pt 7, EN 13501-1
UL 10D
UL 1784

APPLICATIONS

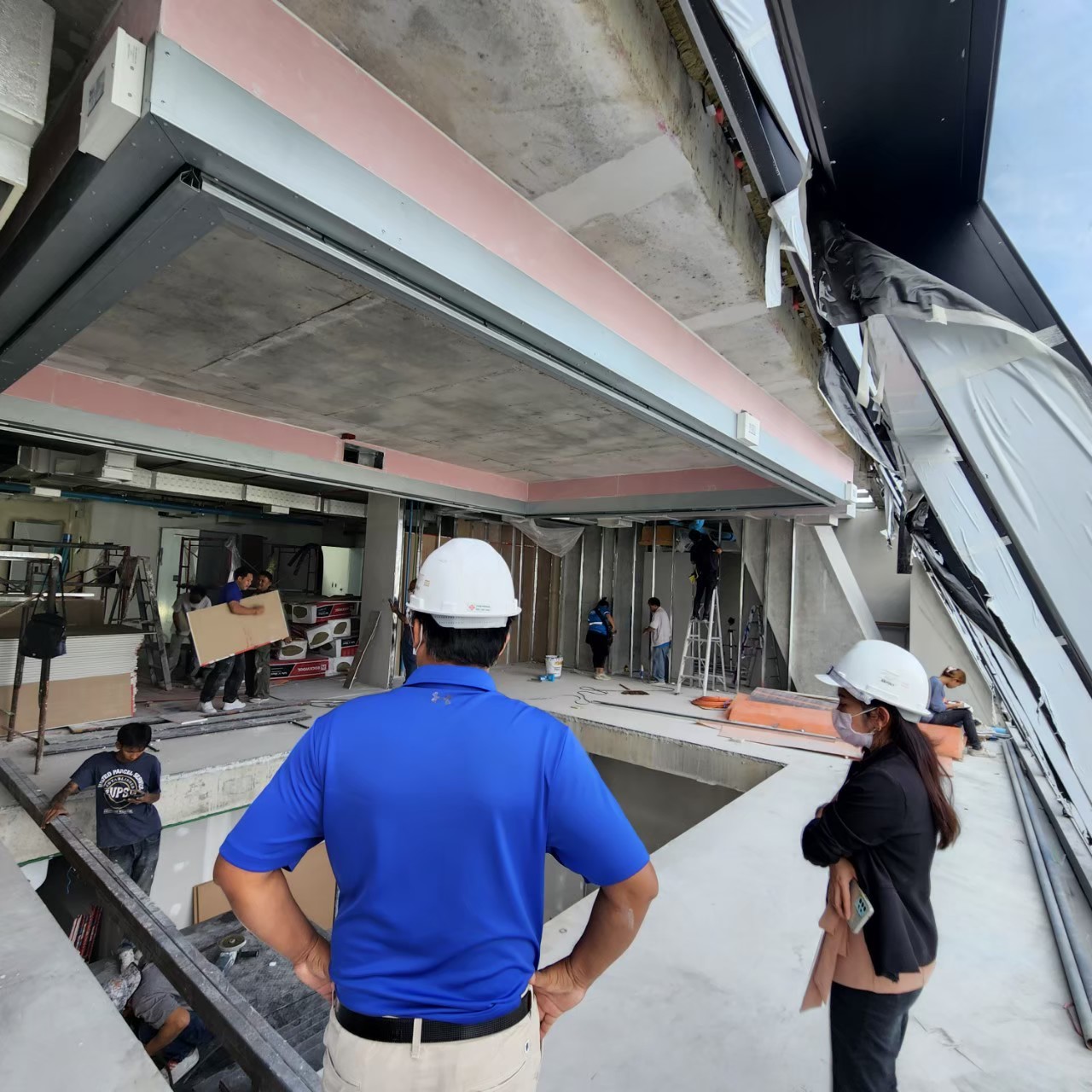

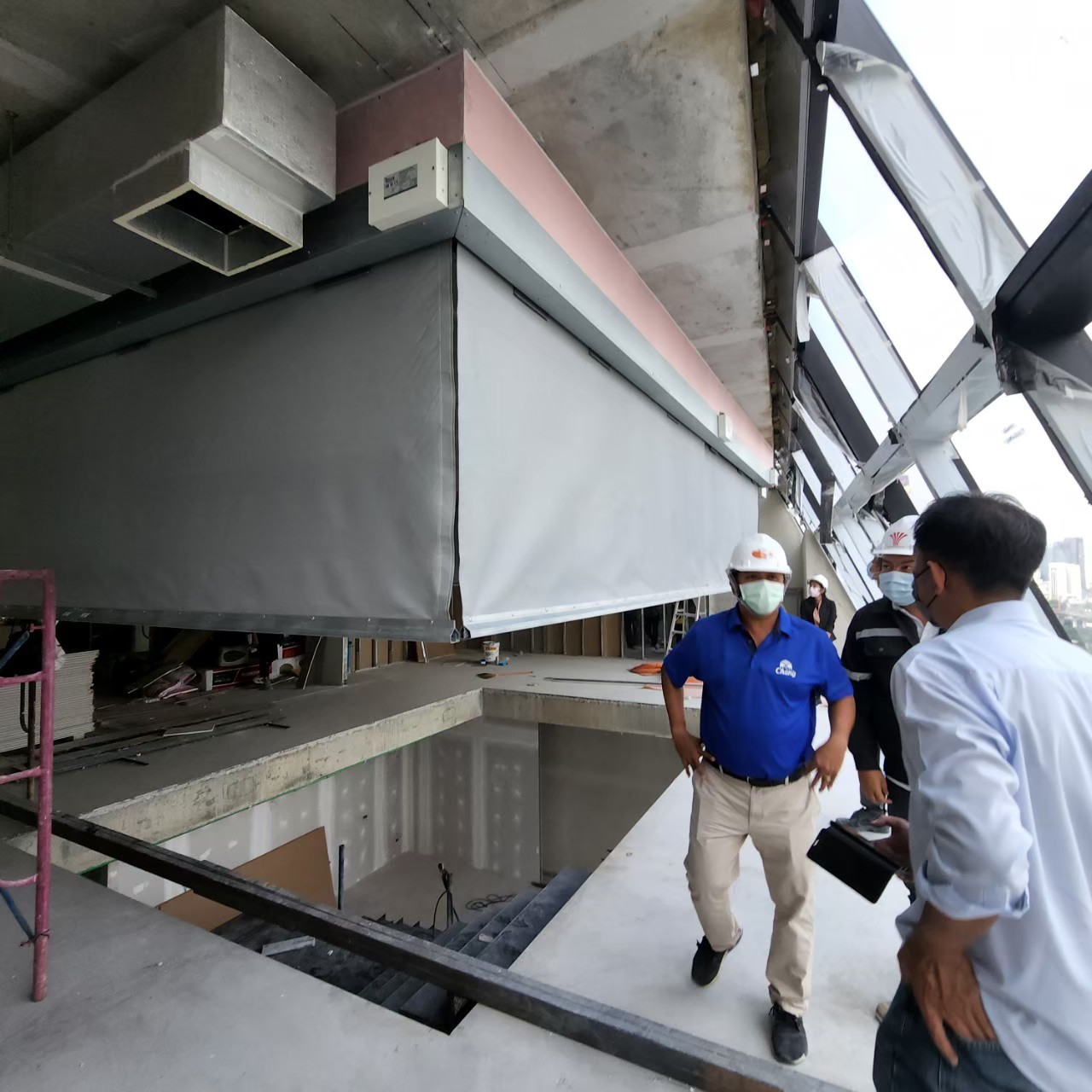

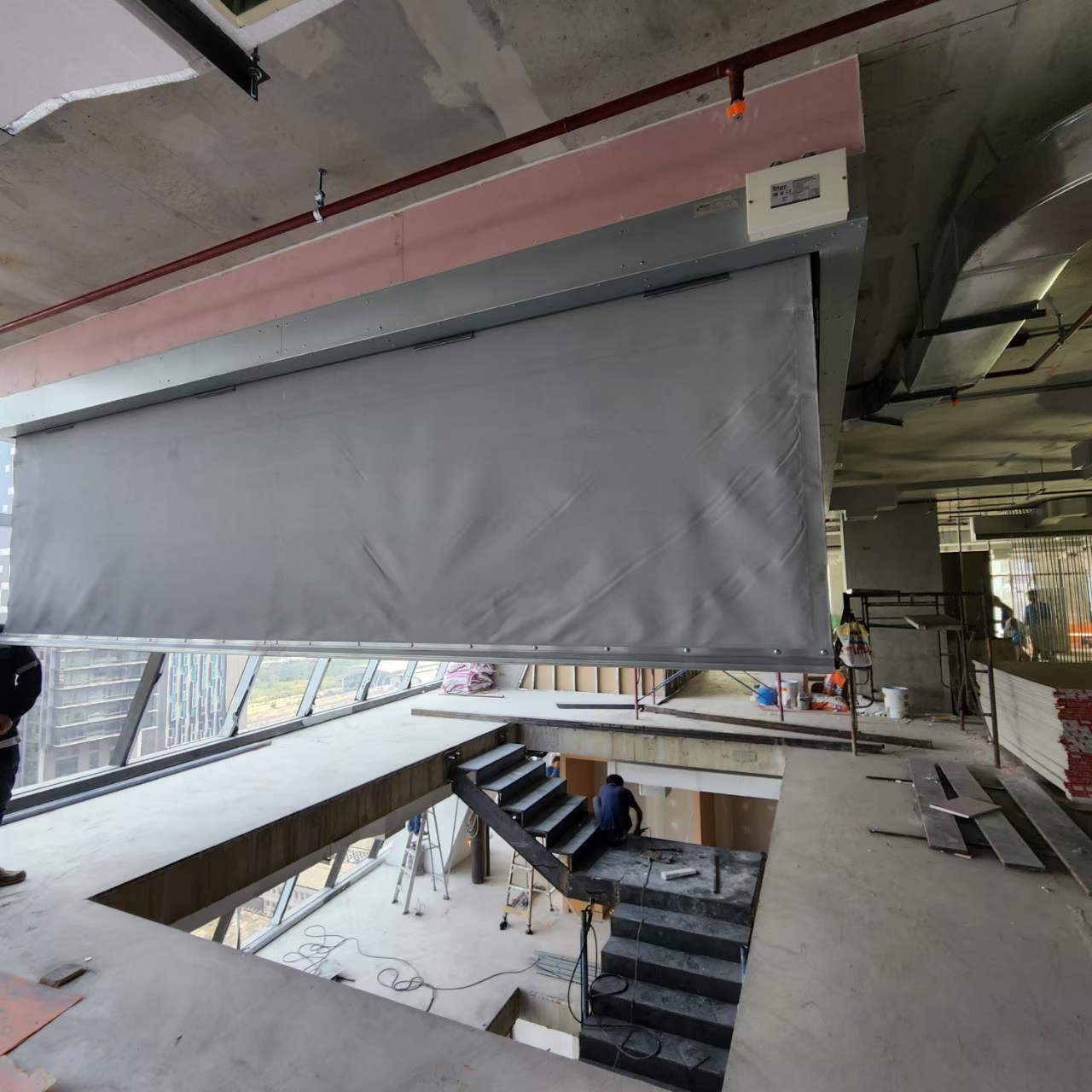

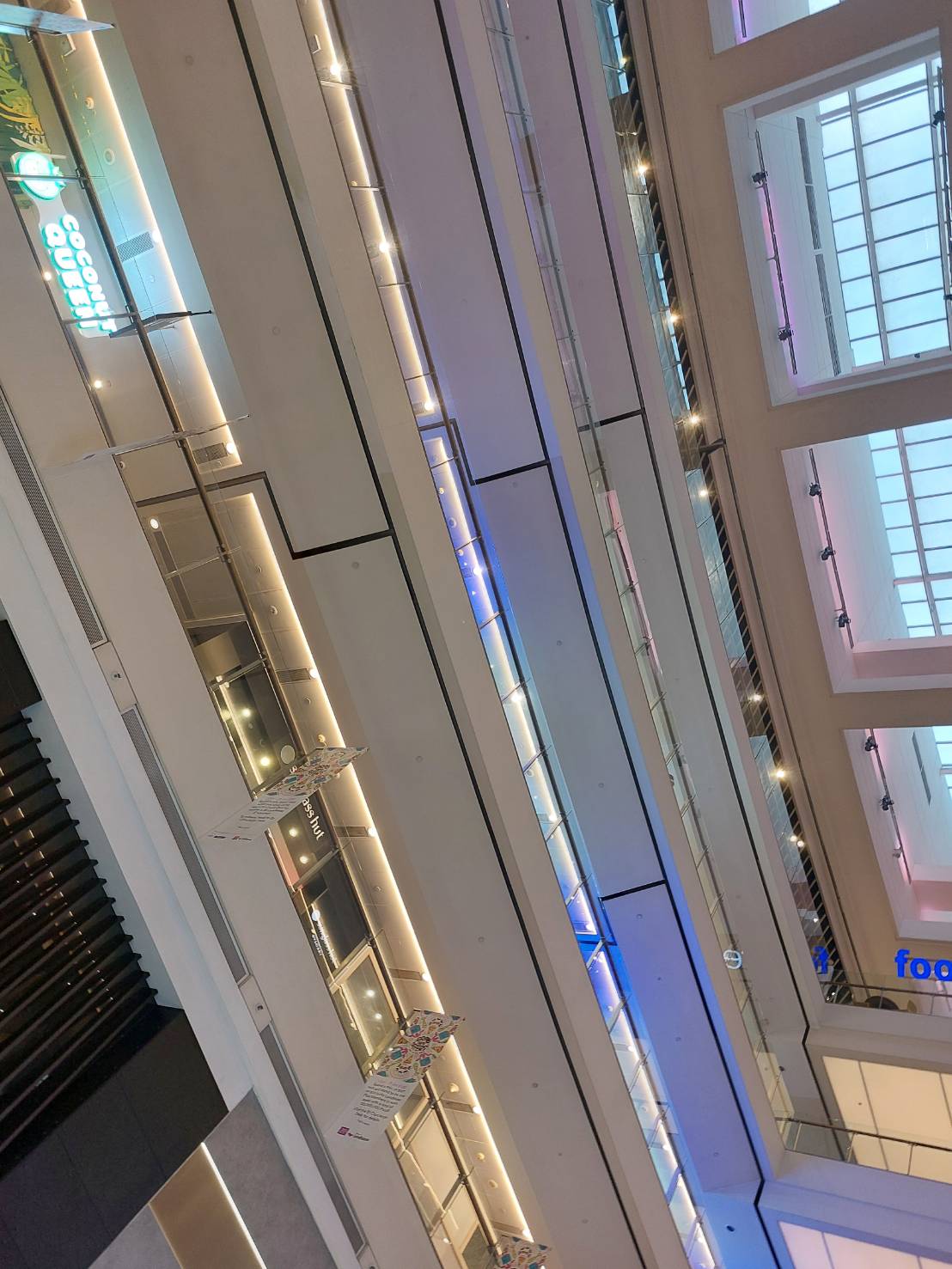

VOID EDGE SEPARATION
Escalators and stairs create gaps between floors. These gaps are critical points that need to be sealed
off in the event of a fire to stop the spread of fire and smoke from lower to upper levels. By deploying on the
upper level, fire curtains create a physical barrieragainst fire.

SMOKE RESERVOIRS
Escalators and stairs create gaps between floor compartments that need to be sealed off in the event
of a fire to stop the spread of fire from lower to upper levels.

FIRE & SMOKE STRATEGY
Kent Automatic Fire and Smoke Curtains are indispensable to a successful building fire strategy.
Atria create large open spaces that can be quickly engulfed in fire and smoke as it spreads from lower to upper levels. Spread of fire can be limited by fire curtains and smoke curtains can channel smoke to chimneys or extraction fans.

LIFT LOBBY & ELEVATOR SEPARATION
Elevator shafts are easy conduits for the spread of fire and smoke which can engulf an entire building in
minutes. Elevator doors might be fire rated but cannot create a seal against the passage of smoke. Fire

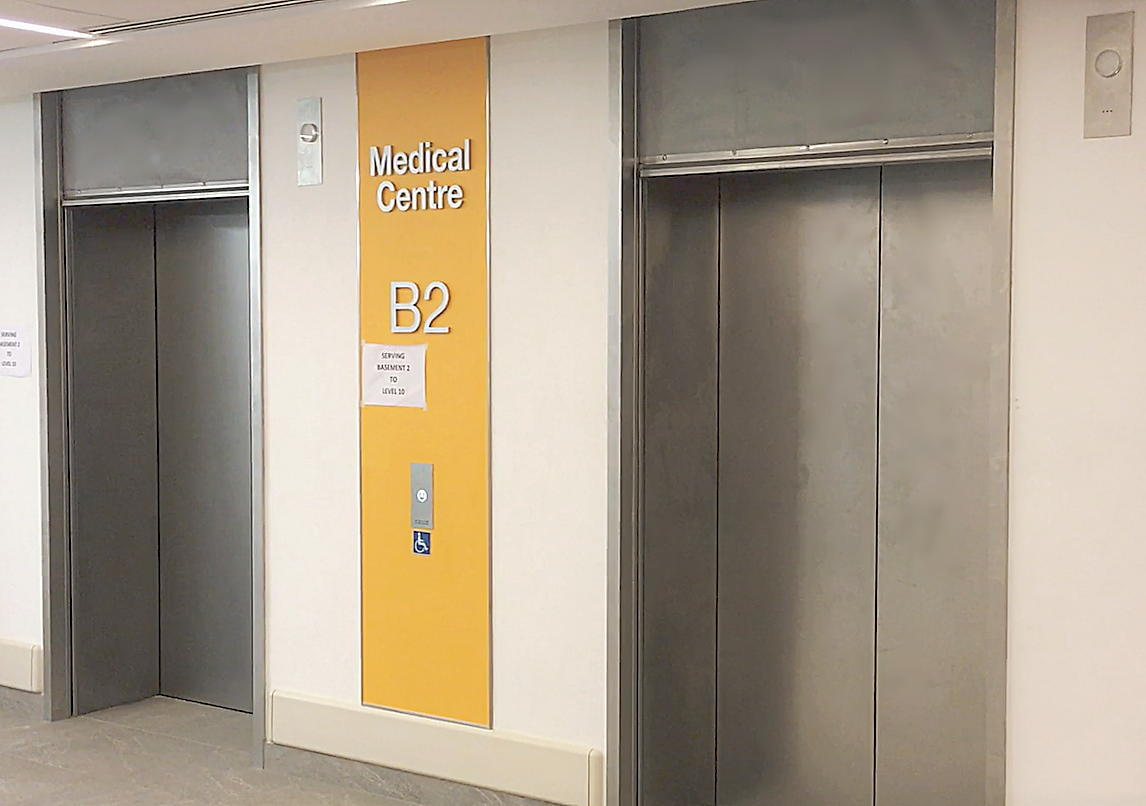

curtains with a smoke seal replace smoke stop lobbies in front of the elevator doors. While virtually invisible when retracted above the elevator frame, they create a seal that greatly reduces smoke leakage through elevator shafts and elevator doors.

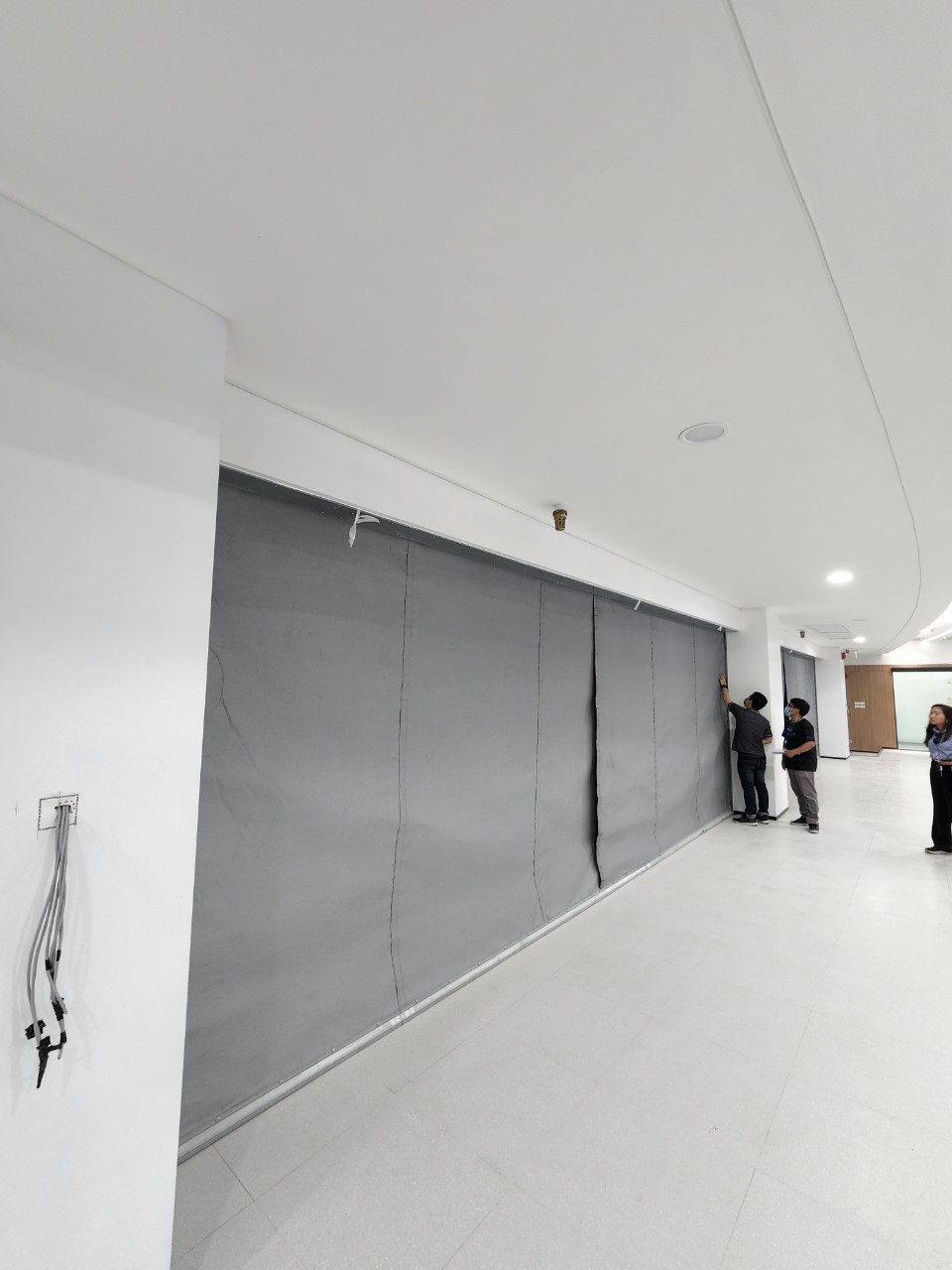

FIRE COMPARTMENTALIZATION
To prevent spread of fire from one zone to another, fire curtains are a vital element of a fire
compartmentalization strategy. On deployment, they create a physical barrier against the spread of fire and
control the spread of fire through a building.
